MSMF5AZL1U2M|松下伺服電機50瓦 小慣量 無剎車

MSMF5AZL1U2M|松下伺服電機50瓦 小慣量 無剎車

  • 訂貨產品號：MSMF5AZL1U2M
  • 產品：伺服電機（伺服馬達）
  • 詳細：50瓦，小慣性 (低慣量)， 不帶剎車，鍵軸，導線型，法蘭38mm
  • 產品名稱：MINAS A6 家族 伺服電機
  • 特長：50 W～22 kW，電壓: DC 24 V / 48 V · AC 100 V / 200 V / 400 V，23 bit 絕對式/增量式 · 無電池絕對式/增量編碼器，響應頻率: 3.2 kHz



留言咨詢 在線客服聯系

產品信息適用驅動器產品圖紙相關產品資料下載

截至2023年02月17日 為了改善本產品，會有在未事先通知的情況下變更本產品的規格及設計的情況。

規格詳細

項目內容
訂貨產品號MSMF5AZL1U2M
詳細低慣性 (低慣量), 導線型
家族名MINAS A6
系列MSMF 系列
類型低慣性 (低慣量)
特殊訂購產品特殊訂購產品
提示 : 特殊訂購產品請避免將電機或裝有電機的設備出口到日本，或通過日本出口到其它地區。
保護等級IP65
提示 : 保護構造輸出軸旋轉部、導線部前端除外。
環境條件詳情請通過使用說明書等進行確認。
法蘭角38 mm
法蘭角 (單位 : mm)38
電機引出部構造導線
電機 ? 編碼器連接器導線
電源設備容量 (kVA)AC100 V : 0.4 kVA
AC200 V : 0.5 kVA
額定輸出 (W)50
額定電流 (A (rms))1.1
保持制動器無
重量 (kg)0.32
油封有
軸規格帶鍵帶螺紋
額定轉矩 (N ? m)0.16
堵轉轉矩 (N ? m)0.16
瞬時最大轉矩 (N ? m)0.48
瞬時最大電流 (A (o-p))4.7
再生制動器頻率（次 / 分)無選購部件 : 無限制
有選購部件: 無限制
選購部件 (外置再生電阻) 型號 :DV0P4280 (AC100 V 用), DV0P4281 (AC200 V 用)
再生制動器頻率關于[電機規格補充] 注1）, 注2）相關請參照。
額定轉速 (r/min)3000
最高轉速 (r/min)6000
轉子慣量 ( x10-4?kg ? m2)0.026
對應轉子慣量的推薦負載慣量比30 倍以下
對應轉子慣量的推薦負載慣量比關于[電機規格補充] 注3）相關請參照。
旋轉編碼器 : 規格23 bit 絕對式/增量式系統
提示作為增量式系統使用時（不使用多圈數據），請不要連接絕對式編碼器用電池。
旋轉編碼器 : 分辨率8388608
容許載重
項目內容
組裝時 : 徑向載重 P 方向 (N)147
組裝時 : 軸向載重 A 方向 (N)88
組裝時 : 軸向載重 B 方向 (N)117.6
運轉時 : 徑向載重 P方向 (N)68.6
運轉時 : 軸向載重 A,B 方向 (N)58.8
容許載重關于詳情請參照 [電機規格補充] "輸出軸的容許載重"

截至2023年02月17日
為了改善本產品，會有在未事先通知的情況下變更本產品的規格及設計的情況。

適用驅動器

訂貨產品號系列類型I/F 功能區分外形型號名電源電壓規格
MADLN05NEA6NE系列RTEX (通用型)RTEXA 型單相/三相 200 V
MADLN05SEA6SF系列位置控制型脈沖列專用A 型單相/三相 200 V
MADLN05SGA6SG系列通用通信型脈沖, Modbus (RS485/RS232)A 型單相/三相 200 V
MADLT05NFA6NF系列RTEX (多功能型)RTEXA 型單相/三相 200 V
MADLT05SFA6SF系列多功能型模擬/脈沖, Modbus (RS485/RS232)A 型單相/三相 200 V
MADLN05BEA6BE系列EtherCAT(通用型)EtherCATA 型單相/三相 200 V
MADLT05BFA6BF系列EtherCAT(多功能型)EtherCATA 型單相/三相 200 V

＊A6SE系列（位置控制型）的驅動器不對應絕對式系統。只能與增量式系統配合使用。

截至2023年02月17日
為了改善本產品，會有在未事先通知的情況下變更本產品的規格及設計的情況。

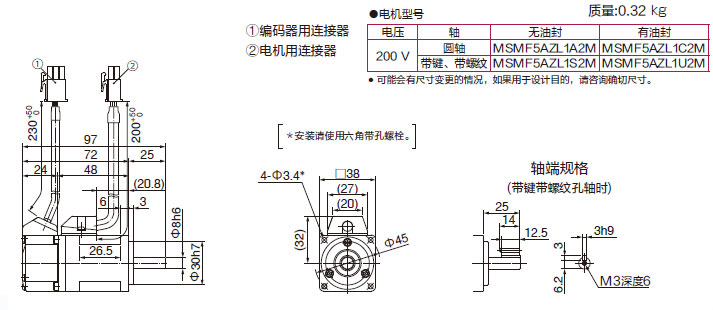

[単位mm]
