真正實現“行業領先”
行業首創※ 標配3個保護電路
機身雖小，卻在所有機型中標配
1.電源逆接保護電路
2.輸出逆接保護電路
3.輸出短路保護電路
通過以上電路的標準配備，大幅減少了因錯誤配線造成傳感器故障所導致的風險。
行業首創※?投光、受光部間距為6mm，留有余量
檢測部位的外形尺寸和本公司以往產品相同，通過將投光?受光部分厚度各減少0.5mm，可使投光?受光間隔擴大1mm。大大降低了檢測物體和檢測部位發生沖擊的危險性。
行業首創※ 根據投光、受光標記輕松調整
可從前后?左右對光軸的上下位置進行確認。可輕松調整檢測物體的 ?檢測旋轉體的原點位置。
行業領先！※大而清晰多角度動作指示燈
搭載投光時會自動打開的大型作業指示燈（橙色）。不僅可以進行從上方確認，還可從側面進行確認。
※截至2016年3月本公司調查
M3螺絲輕松安裝！
用M3螺絲固定住1個點或2個點，即可簡單進行安裝。
(M3螺絲?墊圈等請另外單獨準備。)
■M3螺絲1點固定 : PM-F65、PM-R65
■M3螺絲2點固定 : 除上述以外的其他機種
強烈的振動?沖擊
用樹脂將電纜和內部電路結合部位等應力集中位置覆蓋住，這一結構可有效降低因振動、沖擊造成的故障風險。
可使用市售連接器
連接器連接型，省去了以往需要實施錫焊、絕緣處理等一切麻煩。此外，連接器采用了數字壓力傳感器DP-100系列亦采用的通用型(市售)。
提高維護性和施工性，大幅降低總成本
由于使用市售的壓接式連接器，因此可大幅減少連接電纜的加工費用，從而降低成本。

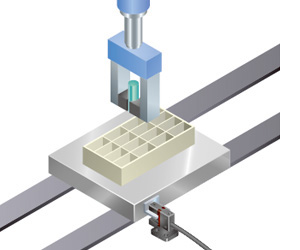

- 托板的定位
檢測到擋板※時托板自動停止。

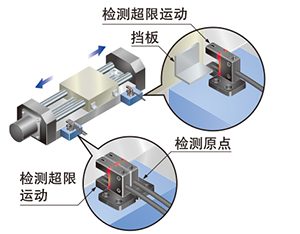

- 檢測移動體的原點及超限運動
利用臺座擋板※檢測原點及超限運動。
- 檢測旋轉體的原點
在旋轉體上開縫，檢測原點。
| 種類 | 形狀 | 檢測距離 | 型號 | 輸出 | 輸出動作 | |
| (mm) | ||||||
| 小型?連接器內置型 | K型 |  | 6mm(固定) | PM-K65 | NPN開路集電極晶體管 | |
| PM-K65-P | PNP開路集電極晶體管 | 裝備2種輸出 入光時ON／ 遮光時ON | ||||
| T型 |  | PM-T65 | NPN開路集電極晶體管 | |||
| PM-T65-P | PNP開路集電極晶體管 | |||||
 | PM-T65W 注1 | NPN開路集電極晶體管 | ||||
| PM-T65W-P | PNP開路集電極晶體管 | |||||
| L型 |  | PM-L65 | NPN開路集電極晶體管 | |||
| PM-L65-P | PNP開路集電極晶體管 | |||||
| Y型 |  | PM-Y65 | NPN開路集電極晶體管 | |||
| PM-Y65-P | PNP開路集電極晶體管 | |||||
| F型 |  | PM-F65 | NPN開路集電極晶體管 | |||
| PM-F65-P | PNP開路集電極晶體管 | |||||
 | PM-F65W 注2 | NPN開路集電極晶體管 | ||||
| PM-F65W-P 注2 | PNP開路集電極晶體管 | |||||
| R型 |  | PM-R65 | NPN開路集電極晶體管 | |||
| PM-R65-P | PNP開路集電極晶體管 | |||||
 | PM-R65W 注3 | NPN開路集電極晶體管 | ||||
| PM-R65W-P 注3 | PNP開路集電極晶體管 | |||||
| (注1): | PM-T65W與本公司以往產品PM-T64W安裝兼容。 | |||||
| (注2): | PM-F65W(-P)與本公司以往產品PM-F54(P)安裝兼容。 | |||||
| (注3): | PM-R65W(-P)與本公司以往產品PM-R54(P)安裝兼容。 | |||||
| 品名 | 型號 | 內容 | |
| 附帶連接器電纜 | CN-14A-C1 | 長1m | 附帶0.2mm2?4芯單側連接器的橡膠絕緣電纜 電纜外徑：φ3.7mm |
| CN-14A-C2 | 長2m | ||
| CN-14A-C3 | 長3m | ||
| CN-14A-C5 | 長5m | ||
| 附帶連接器電纜 （耐彎曲型） | CN-14A-R-C1 | 長1m | 附帶0.2mm2?4芯單側連接器的 橡膠絕緣電纜 電纜外徑：φ3.7mm |
| CN-14A-R-C2 | 長2m | ||
| CN-14A-R-C3 | 長3m | ||
| CN-14A-R-C5 | 長5m | ||
| 連接器 | CN-14A | 外殼10個，端子40套 | |
附帶連接器電纜? CN-14A(-R)-C□
連接用連接器推薦產品介紹
日本壓接端子制造（株）制
端子：SPHD-001T-P0.5、外殼：PAP-04V-S
注意：推薦產品的詳細情況請咨詢生產制造廠家。
壓接工具推薦產品介紹
日本壓接端子制造（株）制
型號：YC-610R
注意：推薦產品的詳細情況請咨詢生產制造廠家。
連接用連接器（e-CON）推薦產品介紹
3M日本(株)制
適用連接器：37104-3122-000 FL
詳情請參考、「3M? 小型?卡式連接器介紹」。
單位mm

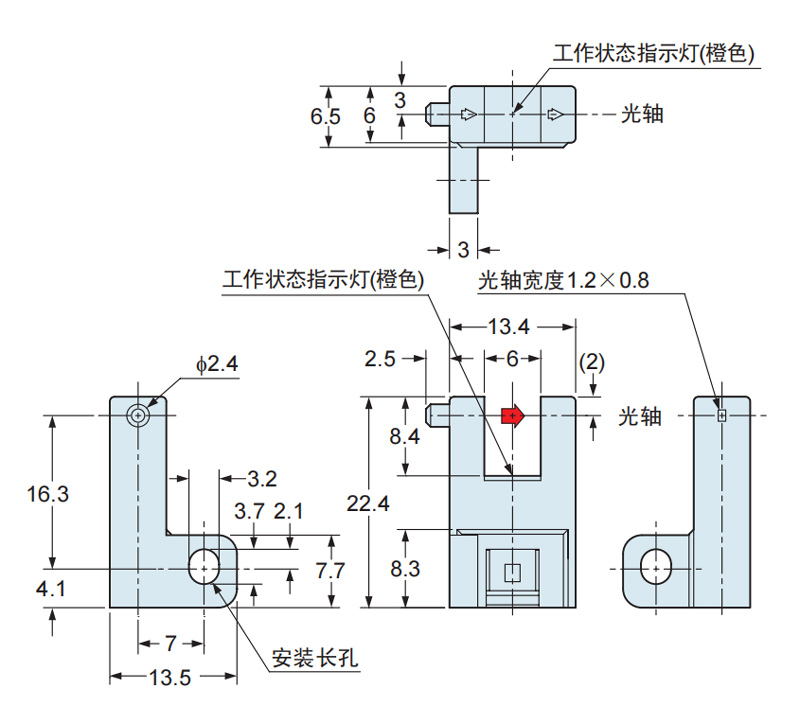

PM-F65 PM-F65-P 傳感器

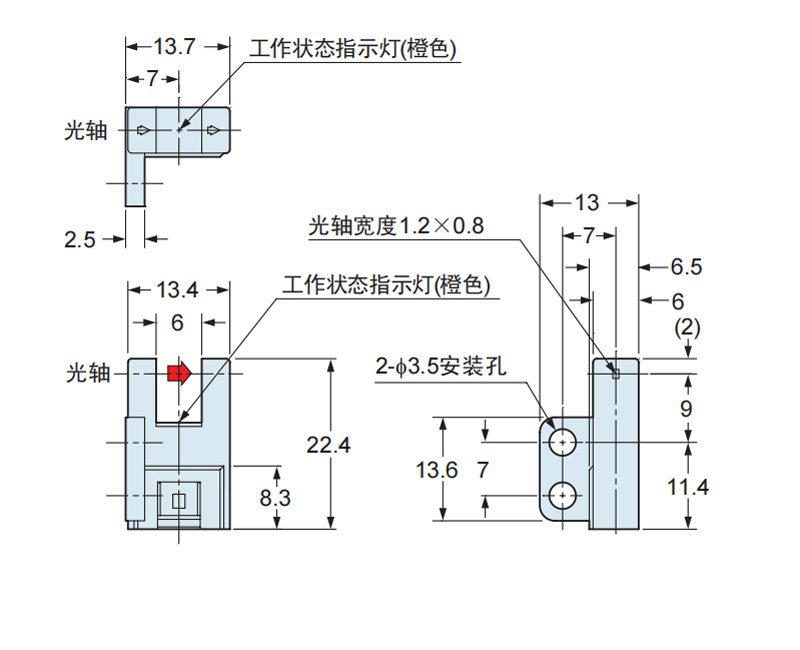

PM-F65W PM-F65W-P 傳感器

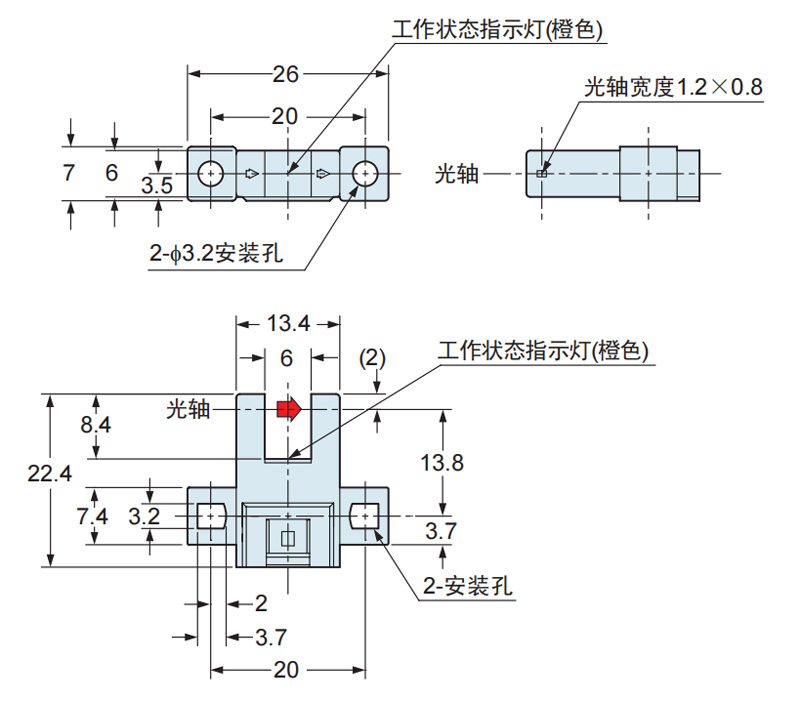

PM-K65 PM-K65-P 傳感器

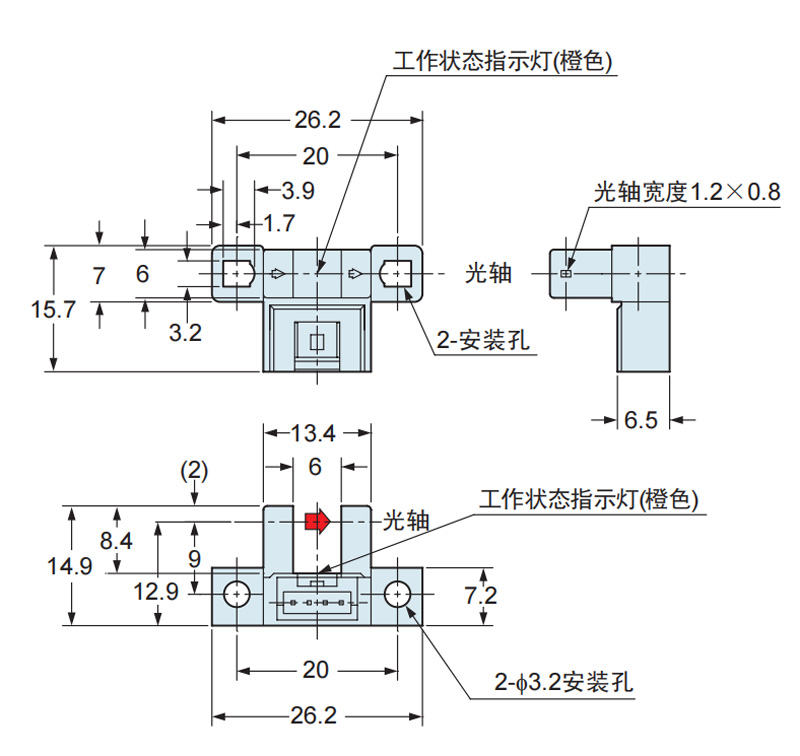

PM-L65，PM-L65-P，傳感器

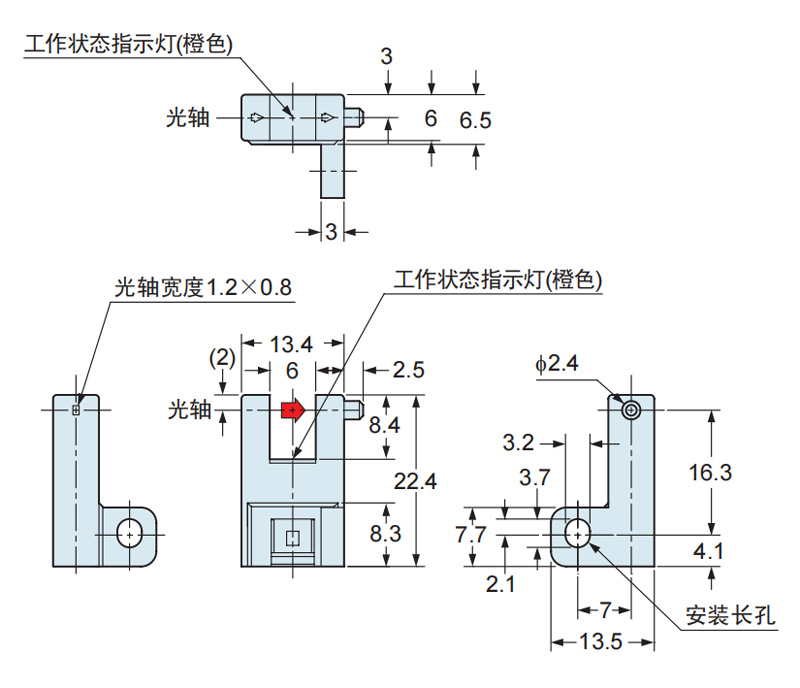

PM-R65 PM-R65-P 傳感器

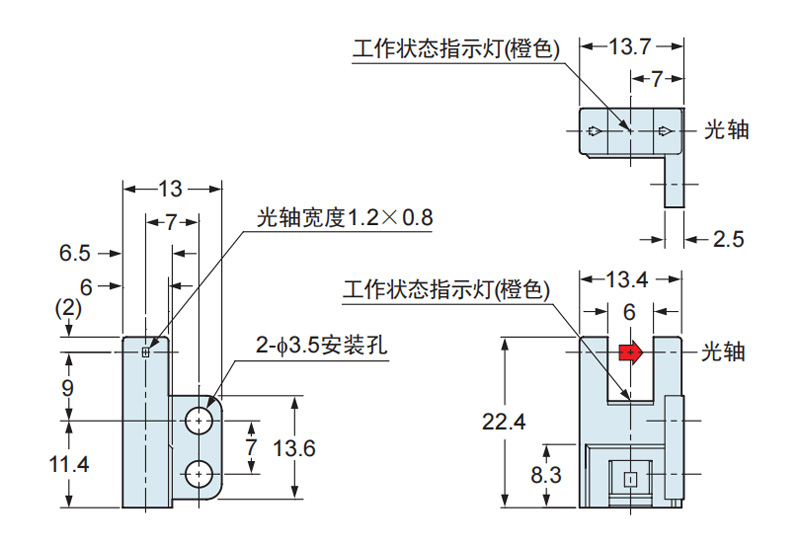

PM-R65W PM-R65W-P 傳感器

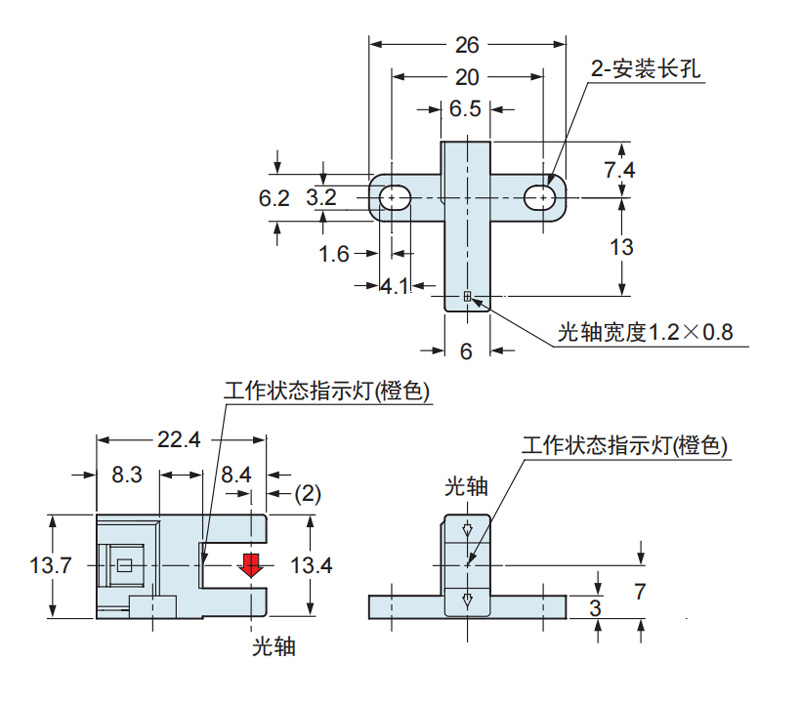

PM-T65 PM-T65-P 傳感器

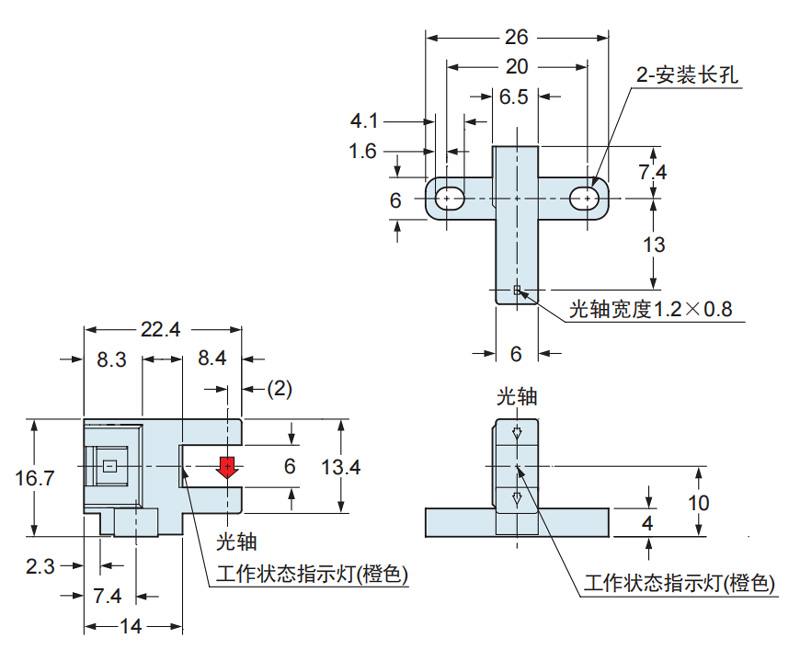

PM-T65W PM-T65W-P 傳感器

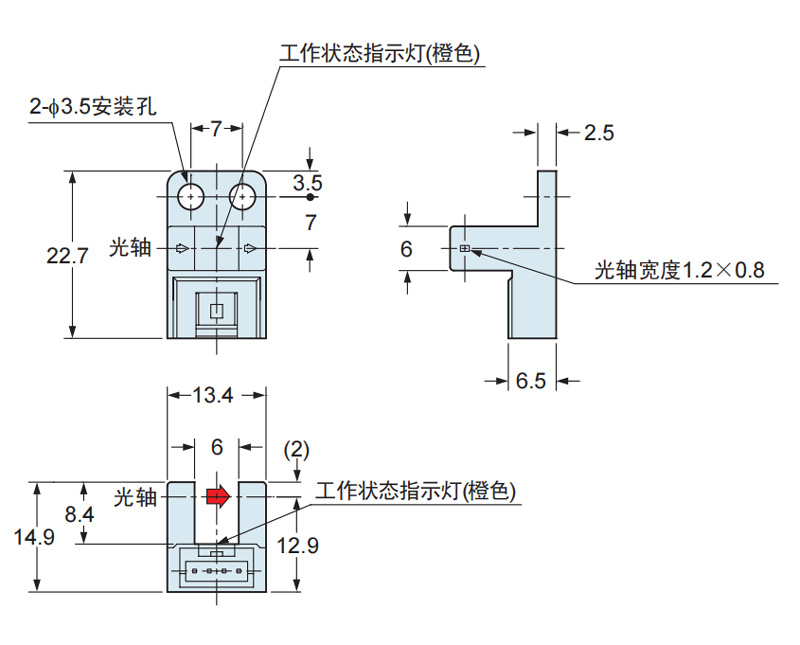

PM-Y65 PM-Y65-P 傳感器

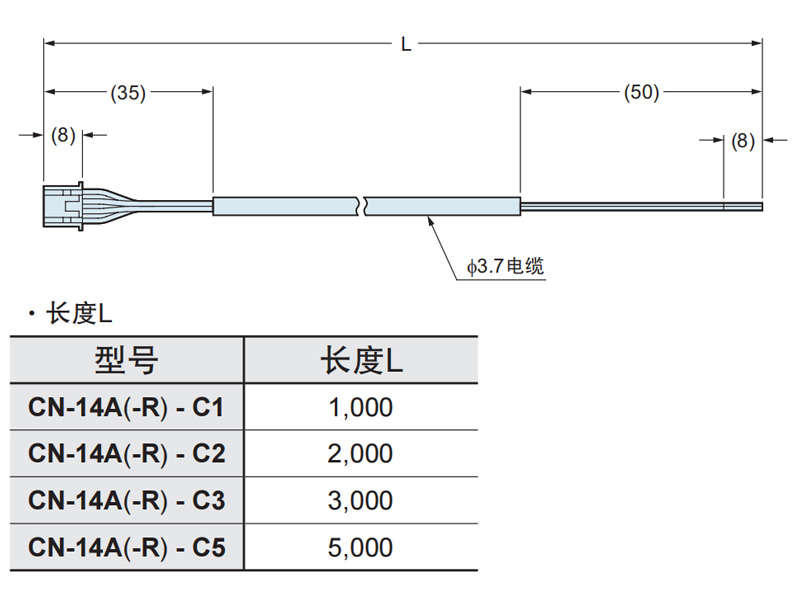

CN-14A-C□ CN-14A-R-C□ 附帶連接器電纜（另售）
