總有一種理由讓它成為選擇。

可根據用途和目的選擇直驅馬達種類豐富的產品陣容

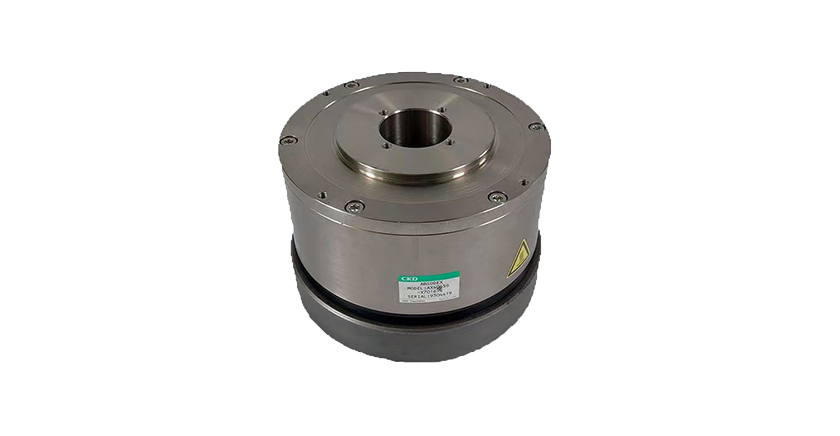

此系列包含四款規格：AX4150T / AX4300T / AX4500T / AX410WT

總有一種理由讓它成為選擇。

可根據用途和目的選擇直驅馬達種類豐富的產品陣容

此系列包含四款規格：AX4150T / AX4300T / AX4500T / AX410WT

各規格參數如下

執行器規格
項目	AX4150T		AX4300T	AX4500T	AX410WT
最大輸出扭矩 N ·m	150		300	500	1000
連續輸出扭矩 N ·m	50		100	160	330
最快轉速 rpm	100(注1)			70	30
允許軸向負載 N	20000
允許力矩負載 N ·m	300		400	500	400
輸出軸慣性力矩 kg ·m2	0.2120		0.3260	0.7210	2.7200
允許負載慣性力矩 kg ·m2	75.00(注2)		180.00(注2)	300.00(注2)	600.00(注2)
分度精度(注4) 秒	±30
重復精度(注4) 秒	±5
輸出軸摩擦扭矩 N ·m	10.0			15.0	20.0
分辨率 P/rev	540672
馬達絕緣等級	F類
馬達耐電壓	AC1500V 1分鐘
馬達絕緣電阻	10MΩ以上 DC500V
使用環境溫度	0～45℃(0～40°C:注5)
使用環境濕度	20～85%RH不得結露
保存環境溫度	-20～80℃
保存環境濕度	20～90%RH不得結露
環境	無腐蝕性氣體、爆炸性氣體、粉塵
重量 kg	44.0(49.0)注3		66.0(74.0)注3	115.0(123.0)注3	198.0(217.0)注3
帶剎車時總重量 kg	63.0(68.0)注3		86.0(94.0)注3	-	-
輸出軸的跳動(注4) mm	0.03
輸出軸的端面跳動(注4) mm	0.05				0.08
防護等級	IP20
注1:連續旋轉運行時，請使用80rpm 以下的速度。
注2:在()內的負載條件下使用時，請設定成參數72(積分增益倍率)=0.3(參考值)。
注3:()內為帶安裝底座選擇項的執行器重量。
注4:將連續旋轉運行與參數72(積分增益倍率)并用時，請務必咨詢本公司。
注5:關于分度精度、重復精度、輸出軸的跳動、輸出軸端面跳動的解釋，請參閱第64頁“術語解釋”。
注6:用作UL認證品時，上限溫度為40℃。
電磁剎車規格(選擇項)
對應機種項目		AX4150T ·AX4300T
種類		無背隙干式無勵磁動作型
額定電壓 V		DC24V
電源容量 W		55
額定電流 A		2.30
靜摩擦力矩 N ·m		200
電樞釋放時間(剎車開啟) msec		50(參考值)
電樞吸引時間(剎車關閉) msec		250(參考值)
保持精度類		45(參考值)
最大使用頻率次/分鐘		40
注1:輸出軸旋轉時，可能會發出電磁剎車的圓盤與固定部位摩擦的聲音。同時，電磁剎車工作時將會產生沖擊聲。
注2:剎車關閉后的移動中，需根據上述電樞吸引時間變更參數的延遲時間。
注3:為無背隙式，但在旋轉方向施加負載時仍難以保持固定位置。并非用于制動及保持精度。
注4:通過將螺栓均勻擰入手動解鎖用螺孔(3處),可手動解鎖電磁剎車。
注5:將軸穿過電磁剎車規格的空心孔時，請使用非磁性材料(SUS303 等)。因磁化可能會對周邊設備造成磁力影響。
詳細注意事項請閱讀技術資料及使用說明書。

圖紙請查閱產品手冊，如下3D請聯系我們，謝謝
